T/DZJN 408-2025 低压变频器节能技术规范

以下是《T/DZJN 408-2025 低压变频器节能技术规范》的详细内容总结：

​​一、范围与规范性引用​​

1. ​​适用范围​​
   文件适用于1000V及以下的低压变频器节能设备及系统的设计、测试和工程应用，规定了节能计算与测试方法。
2. ​​引用标准​​
   引用GB/T 755-2019（电机性能）、GB/T 12668.902-2021（电气传动能效）等10余项国家标准，确保与现有技术体系衔接。

​​二、核心术语与符号​​

1. ​​关键定义​​
   • ​​变频器​​：改变电能频率的变换装置（GB/T 2900.83-2008）。
   • ​​变频供电损耗​​：含基波与高频损耗的组合（GB/T 32877-2022）。
2. ​​符号与缩略语​​
   定义如 E_d（变频耗电量）、P_{m0i}'（工频输入功率）等20余个变量，用于量化计算。

​​三、节能技术要求​​

1. ​​负荷分类​​

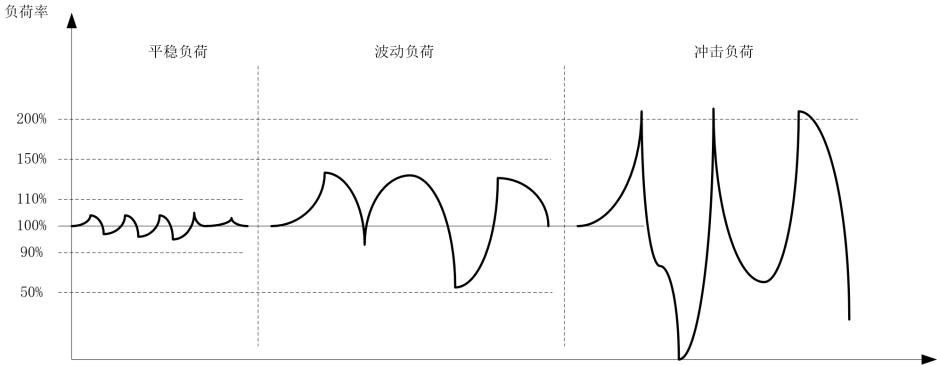

   • ​​平稳负荷​​（变化≤10%额定值）、​​波动负荷​​（10%~50%）、​​冲击负荷​​（>50%）。

2. ​​评估周期​​
   • 以年为单位，不足时按负荷类型等效推算（平稳负荷取典型月，冲击负荷按频次推算）。
3. ​​工况划分​​

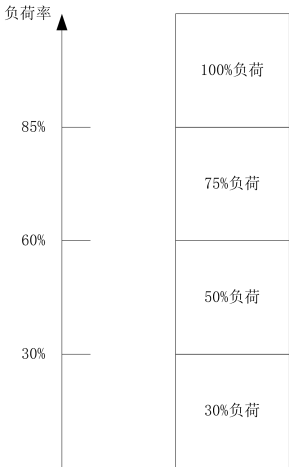

   • 需测试100%、75%、50%、30%四个负荷点，权重按运行时间分配。


​​四、节电量评价方法​​

1. ​​计算法​​
   • 通过效率曲线查询轴功率，分工况计算工频/变频输入功率差（公式1-3）。
   • 示例公式：
     /Delta W' = T/sum_{i=1}^n (P_{m0i}' d_{0i} - P_i' d_i)
2. ​​实测法​​
   • 要求仪器精度≥0.2级，采集电压、电流等参数，周期1s/次，数据自动处理。

​​五、试验与数据管理​​

1. ​​试验条件​​
   • 环境：0~40℃、湿度<95%，仪表精度≥0.5%。
   • EMC测试参照GB/T 755-2019。
2. ​​数据应用​​
   • 通过以太网传输（100/1000Mbit/s），支持表格、趋势图等展现形式，更新频率≥1s/次。
3. ​​系统改进​​
   • 基于能效数据分析优化工况，避开共振区（如电机低转速效率下降问题）。

​​六、报告要求​​

1. ​​计算报告​​
   需含设备参数、工况分布、计算过程及结论。
2. ​​试验报告​​
   需详细记录测试时间、仪器、数据及分析（如谐波影响下的功率测量方法）。

​​七、其他要点​​

• ​​变频器控制​​：需支持DCS连续调节频率并显示反馈值。
• ​​电动机要求​​：避免低转速效率骤降，冷却系统需满足散热需求。

通过上述规范，文件为低压变频器节能设计、测试及验收提供了系统化技术框架。
