光伏连接器团体标准(T/GHIC 002-2024)主要内容总结

一、标准概述

该标准由广东高科技产业商会提出并归口，深圳市康奈特电子有限公司起草，适用于光伏连接器的技术参考。标准规定了光伏连接器的术语定义、技术要求、试验方法、检验规则和交付准备等内容。

二、术语定义

标准定义了21个关键术语，包括：

• 自由连接器、固定连接器、不可重复接线连接器等连接器类型
• 连接器操作循环、卡夹单元等操作概念
• 气候类别、上下限温度等环境参数
• 电气间隙、爬电距离、污染程度等电气参数
• 应用等级A/B/C三类安全防护等级

三、结构和性能要求

1. 基本设计要求

• 防止电缆和端子损坏的结构
• 触头结构与电缆规格匹配
• 防止承受剪切力/拉伸力/扭曲力
• 防拆卸设计
• 插合状态锁定装置
• 标识耐久性要求

2. 防护要求

• 防触电保护：带电部件不可被试验指触及
• IP防护等级：不低于IP67
• 湿漏电测试绝缘阻抗≥400MΩ

3. 机械性能

• 触头位置保持能力
• 锁定装置有效性(150N拉力测试)
• 插合分离耐久性(1000次循环)
• 防止非正常插合
• 弯曲试验(90°摆动100次)
• 低温机械强度(-40℃锤击测试)

4. 电气性能

• 接触电阻：初始≤0.2mΩ，1000次后≤1.5倍初始值
• 绝缘电阻≥1000MΩ
• 耐电压：500V有效值/1min
• 电气间隙和爬电距离要求(详细表格规定)
• 脉冲耐受电压(1.2/50μs波形)

5. 环境性能

• 温度冲击试验(85℃↔-40℃循环200次)
• 湿热试验(85℃/85%RH/1000h)
• 耐气候试验(氙灯或紫外灯500h)
• 盐雾试验(96h)
• 交变湿热试验(2周期24h)

6. 其他要求

• 端子连接方式(螺纹/无螺纹/压接)
• 温升限制
• 电缆固定部件强度
• 绝缘材料性能(耐燃、CTI值等)
• 触头防腐蚀性能

四、试验方法

标准详细规定了各项性能的测试方法，包括：

• 机械性能测试(拉力、弯曲、插拔等)
• 电气性能测试(接触电阻、绝缘电阻、耐压等)
• 环境试验(温度冲击、湿热、盐雾等)
• 材料性能测试(灼热丝、耐候性等)
• 接触电阻测试(微电阻测试仪)

五、检验规则

• ​​出厂检验​​：包括标志、电缆夹紧、IP等级等基础项目
• ​​型式检验​​：每年至少一次，包含全部性能测试
• 特殊情况下的型式检验要求(如结构变更、停产复工等)
• 判定原则(允许单项失败重复测试)

六、标识包装运输

• ​​标识要求​​：包含制造商、型号、额定参数等13项内容
• ​​包装要求​​：防潮包装、装箱清单
• ​​运输贮存​​：避免剧烈冲击，贮存条件(-10℃~40℃/≤80%RH)

七、附录A(规范性)

规定了连接器界面尺寸要求，包括：

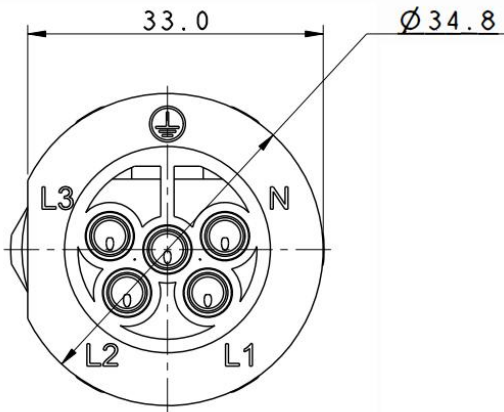

• 板端外形尺寸(图A.1-A.4)
• 面板尺寸(图A.5-A.6)

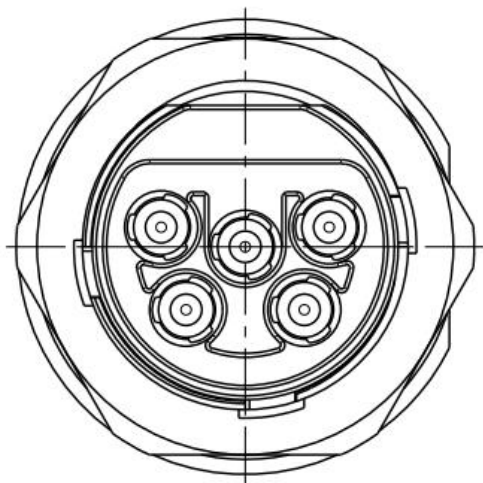

• 端口设计(图A.7-A.8)
• 基本状态示意图(图A.9-A.10)

八、标准特点

1. 全面覆盖光伏连接器的机械、电气、环境性能要求
2. 详细规定了各项性能的测试方法和验收标准
3. 明确了三类应用等级(A/B/C)的安全防护要求
4. 提供了具体的尺寸规范和技术参数
5. 强调耐久性和环境适应性测试
6. 规范了产品标识和包装运输要求

该标准为光伏连接器的设计、生产、检验提供了全面的技术规范，有助于保证产品质量和安全性。
