kW级2μm窄线宽光纤激光放大器可靠性管理技术规范总结

1. 范围与概述

本技术规范(T/GDCKCJH 112-2025)由广东省测量控制技术与装备应用促进会发布，首次规定了kW级2μm窄线宽光纤激光放大器的可靠性管理技术要求。该标准适用于包括分系统和设备在内的整个放大器系统的可靠性技术管理。

2. 术语与定义

标准明确了7个关键术语定义：

• ​​寿命剖面​​：产品从交付到寿命终结期间经历的全部事件和环境时序描述
• ​​任务剖面​​：产品完成规定任务期间经历的事件和环境时序描述
• ​​基本可靠性​​：产品在规定条件下无故障的持续时间或概率
• ​​任务可靠性​​：产品在任务剖面中完成规定功能的能力
• ​​使用可靠性​​：实际使用条件下表现出的可靠性
• ​​固有可靠性​​：设计和制造赋予的理想条件下的可靠性
• ​​可靠性参数​​：包括使用参数和合同参数两类

3. 管理原则

3.1 目标管理

确保新研和改型放大器达到可靠性要求，保持和提高现役放大器可靠性水平，满足系统战备完好性和任务成功性。

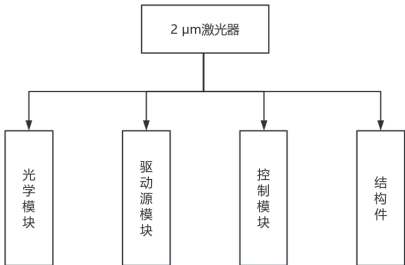

3.2 系统架构

2μm激光放大器由四大功能模块组成：

• ​​光学模块​​：提供种子光和多级放大
• ​​驱动源模块​​：转化电能驱动泵浦源
• ​​控制模块​​：指令交互和状态监测
• ​​结构件​​：提供散热、支撑和防护

3.3 遵循原则

包括10项核心原则，强调预防为主、早期投入、采用成熟设计、控制新技术比例、软件工程要求、制造过程控制等。

3.4 可靠性信息管理

要求按GJB1686统一管理，建立FRACAS系统，信息分类编码遵循GJB1775和GJB3837。

4. 管理要求

4.1 定性要求

• 简化设计要求
• 冗余设计要求（关键光纤器件降额设计）
• 技术成熟度要求（GJB7688等级6以上）
• 环境适应性要求
• 软件可靠性要求（GJB/Z102A-2012）

4.2 定量要求

• 参数分类：基本可靠性、任务可靠性、耐久性、贮存可靠性
• 定量原则：考虑使用要求、费用、进度等因素，参数数量最少且协调

4.3 可靠性验证

• 合同要求：明确验证方法和判别准则
• 使用评估：收集实际使用数据评估可靠性水平

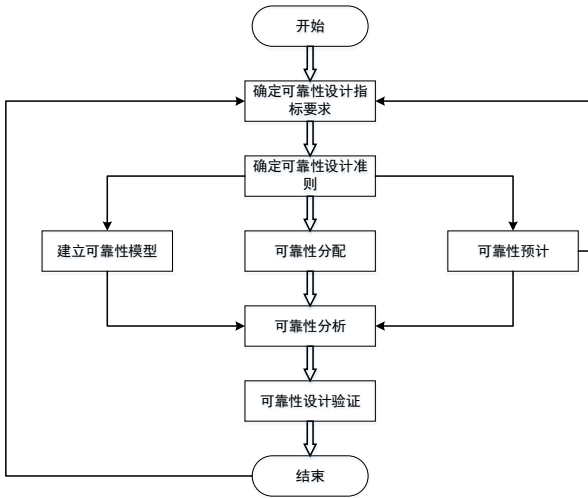

4.4 设计流程

标准提供了详细的可靠性设计流程和项目表，覆盖方案阶段到批生产阶段的15个项目。

5. 管理计划

5.1 订购方计划

包括可靠性总体要求、管理机构职责、项目论证安排、信息管理、监督控制等8方面内容。

5.2 承制方计划

包含实施细则、资源配备、关键问题解决等要素，计划制定要点见图3。

5.3 可靠性评审

要求按GJB/Z72和GJB3273进行，评审计划需经订购方认可。

6. 设计与分析

6.1 可靠性模型

按GJB813建立功能为基础的可靠性模型，包括框图和数学模型。

6.2 可靠性分配

将定量要求分配到规定层次，作为设计和外协依据。

6.3 可靠性预计

采用GJB/Z299等方法，考虑非线性光学特性和离子跃迁激光原理。

6.4 故障模式分析

按GJB/Z1391进行硬件和软件的FMECA分析。

6.5 设计准则

包括11个方面的设计准则，如降额设计、热设计等。

6.6 元器件控制

按GJB3404全面管理元器件选择和使用，制定优选目录。

7. 试验与评价

7.1 环境应力筛选(ESS)

按GJB1032对电路板、组件和设备进行100%筛选。

7.2 研制试验

通过TAAF过程提高可靠性，可采用加速应力。

7.3 鉴定试验

按GJB899在第三方进行，代表定型技术状态。

7.4 验收试验

从批生产中随机抽样，按GJB899进行。

7.5 分析评价

综合利用各种数据评价可靠性，适用于样本少的复杂产品。

8. 标准特点

1. ​​全面性​​：覆盖可靠性管理全生命周期
2. ​​专业性​​：针对2μm激光放大器特殊要求
3. ​​可操作性​​：提供详细流程和项目表
4. ​​规范性​​：引用大量GJB标准
5. ​​创新性​​：考虑非线性光学特性专项测试

该标准为首次发布，由中国工程物理研究院应用电子学研究所等单位起草，将为kW级2μm窄线宽光纤激光放大器的可靠性管理提供系统规范的技术指导。
