多普勒断面扫描式排水管道在线监测流量仪标准总结

一、标准概述

该标准(T/CSGPC 045-2025)规定了基于超声波多普勒断面扫描原理的排水管道在线监测流量仪的技术要求、试验方法、检验规则及安装维护等内容。该设备通过超声波多普勒原理测量流速，静压式原理测量液位，采用面积速度法计算流量，适用于城镇排水系统中各类管道或渠道的流量在线监测。

二、设备技术要求

1. 外观及功能要求

• 外观整洁，壳体无损伤，铭牌标识清晰
• 参数可调：数据采集间隔1-15分钟，传输间隔1-240分钟
• 自诊断功能包括电池状态、通讯状态、传感器供电等诊断
• 具备报警功能、断电保护功能和断点续传功能
• 通讯方式优选无线网络，时钟同步误差不超过1秒
• 需满足90天连续稳定运行要求

2. 安全性能

• 外壳防护等级达到IP68
• 通过48小时盐雾试验无锈蚀
• 达到本质安全防爆要求

3. 测量性能指标

4. 环境适应性

• 工作温度：-20℃~50℃
• 通过静电放电抗扰度2级和射频电磁场辐射抗扰度3级试验
• 通过机械振动1级试验

5. 管理软件功能

• 设备管理：记录安装参数、远程配置、日志记录等
• 数据管理：显示监测数据、质量控制、异常识别等
• 分析功能：入流入渗分析、工况诊断、事件报警等

三、试验方法

1. 试验条件

• 环境温度：(20.0±5.0)℃
• 介质温度：(20.0±5.0)℃
• 相对湿度≤93%
• 大气压力86~106kPa

2. 性能试验

• ​​流量试验​​：在充满度0.2-0.4、0.4-0.6、0.6-0.8及满管状态下，流速0.1-0.5m/s和>0.5m/s区间各选至少5个检测点
• ​​液位试验​​：在最大液位范围内均匀选取至少5个检测点
• ​​流速试验​​：低(0.05-0.3m/s)、中(0.3-0.8m/s)、高(0.8-5.0m/s)三个流速段各选检测点

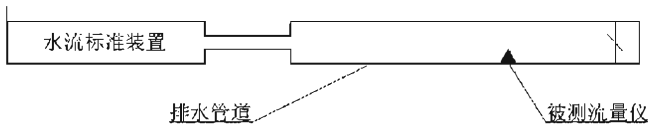

试验装置示意图：

四、检验规则

1. 出厂检验

• 逐台检验，合格后方可出厂
• 检验项目包括外观、流量重复性、液位误差等基本项目

2. 型式检验

• 抽样检验，不少于3台
• 在转厂生产、重大设计变更、周期性检验等情况下进行
• 检验项目包括全部技术要求内容

五、安装与校准

1. 安装要求

• 适用管径100-2000mm，流速-5~5m/s
• 安装点选择平直过流水段，液位≥0.02m
• 避免安装在沉积物多、振动大、电磁干扰强的位置

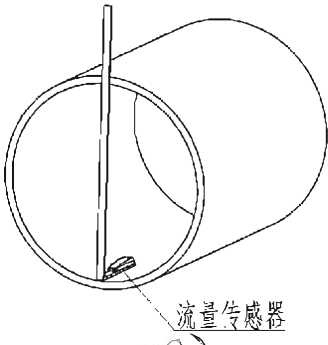

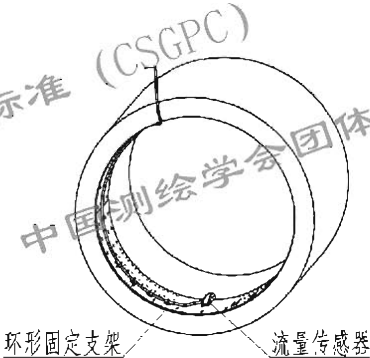

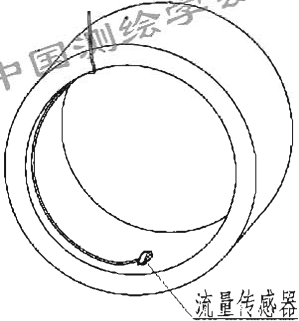

• 三种安装方式：
  • 杆装方式：适用于水流平缓环境

  • 贴装方式：适用于易进入监测点

  • 环装方式：适用于数据质量要求高环境


2. 校准要求

• 安装后需进行现场校准(液位和流速)
• 校准设备不确定度不大于流量仪基本误差的1/3
• 液位校准测量不少于3次取平均值
• 流速校准需横向分段测量，绘制流动剖面

• 校准间隔宜小于1年

六、维护要求

1. 日常巡检

• 间隔宜小于1个月
• 检查外观、密闭性、牢固性、污渍等

2. 维护保养

• 间隔宜小于3个月
• 包括传感器清洗、天线清洗、电量检查等

3. 故障维修

• 包括传感器、供电、通讯等故障维修
• 无法修复则返厂或更换

4. 信息记录

• 记录巡检、维护、维修等信息
• 定期评估工作成效并调整计划

七、附录内容

1. 安装方式

详细说明了杆装、贴装、环装三种安装方式的适用场景和特点。

2. 管道流动剖面

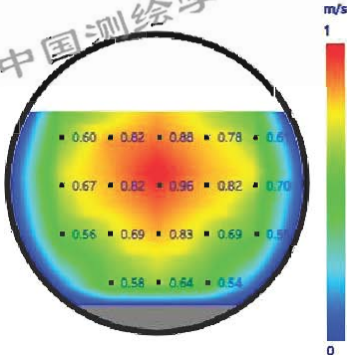

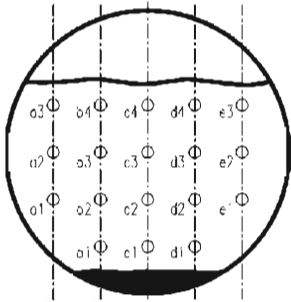

说明了流速测量的分段方法和剖面绘制方法：

该标准由多家水务公司、研究院所和高校共同起草，为多普勒断面扫描式排水管道流量监测设备的生产和使用提供了全面的技术规范。
