纺织品定量化学分析标准T/CTES 1063-2024详细总结

标准概述

T/CTES 1063-2024《纺织品定量化学分析 皮芯型低熔点聚酯复合纤维与某些其他纤维的混合物》是由中国纺织工程学会标准化工作委员会提出并归口的团体标准。该标准规定了测定去除非纤维物质后皮芯型低熔点聚酯复合纤维与某些其他纤维混合物中纤维含量的化学分析方法。

适用范围

该标准适用于以下二组分混合物的定量化学分析：

1. 皮芯型低熔点聚酯复合纤维与聚氨酯弹性纤维的混合物
2. 皮芯型低熔点聚酯复合纤维与醋酯纤维或三醋酯纤维的混合物
3. 皮芯型低熔点聚酯复合纤维与纤维素纤维(棉、亚麻、苎麻、粘胶纤维、莫代尔纤维、莱赛尔纤维、铜氨纤维)、聚丙烯腈纤维、动物纤维(蚕丝、绵羊毛、山羊绒、其他特种动物纤维)、聚酰胺纤维、聚乙烯纤维或聚丙烯纤维的混合物

关键术语定义

1. ​​皮芯型复合纤维​​：两种组分聚合物分别沿纤维纵向连续形成皮层和芯层的复合纤维。
2. ​​皮芯型低熔点聚酯复合纤维​​：芯层为普通聚酯(HMPET)，皮层为熔点明显低于芯层的改性聚酯(LMPET)的皮芯型复合纤维。

主要分析方法

1. 皮芯型低熔点聚酯复合纤维与聚氨酯弹性纤维的混合物(40%氢氧化钠法)

​​原理​​：用40%氢氧化钠溶液溶解去除皮芯型低熔点聚酯复合纤维，保留聚氨酯弹性纤维。

​​步骤​​：

• 每克试样加入100mL 40%氢氧化钠溶液
• 在(95±2)℃水浴振荡器中振荡30分钟
• 过滤、洗涤、中和、烘干后称量残留物
• 聚氨酯弹性纤维的d值为1.01

2. 皮芯型低熔点聚酯复合纤维与醋酯/三醋酯纤维的混合物(20%盐酸法)

​​原理​​：用20%盐酸溶液溶解去除醋酯或三醋酯纤维，保留皮芯型低熔点聚酯复合纤维。

​​步骤​​：

• 每克试样加入100mL 20%盐酸溶液
• 在(70±2)℃水浴振荡器中振荡30分钟
• 过滤、洗涤、中和、烘干后称量残留物
• 皮芯型低熔点聚酯复合纤维的d值为1.00

3. 与其他纤维混合物的分析方法

• ​​与纤维素纤维、聚丙烯腈纤维​​：采用三氯乙酸/三氯甲烷法(GB/T 2910.25)
• ​​与动物纤维​​：采用次氯酸钠法(GB/T 2910.4)
• ​​与聚酰胺纤维​​：采用80%甲酸法(GB/T 2910.7)
• ​​与聚乙烯/聚丙烯纤维​​：采用浓硫酸法(FZ/T 01135)

仪器设备要求

标准详细列出了分析所需的仪器设备，包括：

• 三角烧瓶(250mL)
• 水浴振荡器(温度10℃-95℃，精度±2℃)
• 150目不锈钢滤网
• 玻璃砂芯坩埚(30-40mL)
• 抽滤装置
• 干燥器和干燥烘箱(105±3℃)
• 分析天平(精度0.0002g)
• 索氏萃取器

结果计算与精密度

• 试验结果以两份平行试样的平均值表示
• 绝对差值大于1%时需测试第三份试样
• 在95%置信水平下，测试结果的置信界限不超过±1%

试验报告要求

试验报告必须包含：

1. 采用的标准方法
2. 样品描述
3. 测试结果
4. 特殊预处理说明(如去除浆料或整理剂)
5. 结果表示方式说明(干质量百分比、含公定回潮率等)

附录A：皮芯型低熔点聚酯复合纤维的定性鉴别方法

1. 燃烧法

根据FZ/T 01057.2，该纤维的燃烧特性为：

• 靠近火焰时熔缩
• 接触火焰时熔融燃烧冒黑烟
• 离开火焰后继续燃烧有时自灭
• 燃烧时有甜味
• 残留物呈硬而黑的圆珠状

2. 显微镜法

根据FZ/T 01057.3：

• 纵向表面平滑，纤维边缘有双界线

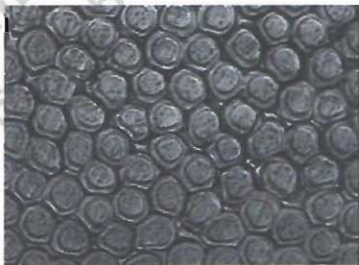

• 横截面为圆形或近似圆形，呈皮芯结构

3. 溶解法

根据FZ/T 01057.4测试了16种溶剂在不同条件下的溶解性能，包括：

• 95%-98%硫酸常温下完全溶解
• 20%盐酸70℃不溶解
• 30%氢氧化钠煮沸完全溶解
• 三氯乙酸/三氯甲烷常温完全溶解

4. 熔点法

根据FZ/T 01057.6：

• 芯层(HMPET)熔点：255℃-260℃
• 皮层(LMPET)熔点：80℃-180℃

5. 红外光谱法

根据FZ/T 01057.8，采用溴化钾压片法，主要吸收谱带及特征频率为1730、1260、1130、730 cm⁻¹

参考文献

标准引用了多项纺织纤维鉴别试验方法标准，包括燃烧法(FZ/T 01057.2)、显微镜法(FZ/T 01057.3)、溶解法(FZ/T 01057.4)、熔点法(FZ/T 01057.6)和红外光谱法(FZ/T 01057.8)等。

该标准为纺织品中皮芯型低熔点聚酯复合纤维与其他纤维混合物的定量分析提供了系统的方法，涵盖了多种纤维组合的分析方案，并详细规定了仪器设备、试剂、操作步骤和结果计算方法，具有较强的实用性和可操作性。

相关资料
