T/GDCKCJH 105-2025 电动自行车用直流—直流变换器技术条件

以下是《电动自行车用直流-直流变换器技术条件》（T/GDCKCJH 105-2025）的详细内容总结：

​​一、标准概述​​

1. ​​适用范围​​
   适用于电动自行车用直流-直流变换器（DC-DC Converter），规范其术语定义、型号编制、技术要求、试验方法及标志等内容。
2. ​​归口与起草​​
   由广东省测量控制技术与装备应用促进会归口，联合多家检测机构、企业及标准化委员会共同起草，首次发布于2025年4月。

​​二、核心术语与定义​​

• ​​直流-直流变换器​​：实现直流电压转换的装置。
• ​​关键参数​​：包括效率（≥85%）、额定功率、峰值功率（≥1.2倍额定功率持续6分钟）、绝缘电阻（常态≥20MΩ）等。

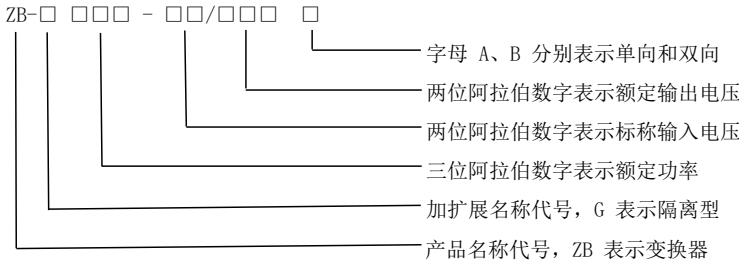

​​三、产品型号编制规则​​

型号示例：

• ​​ZB240-36/12A​​：单向变换器，240W额定功率，36V输入，12V输出。
• ​​ZB-G300-48/12/05B​​：双向隔离变换器，300W功率，48V输入，12V/5V双路输出。


​​四、技术要求​​

​​1. 外观与电气安全​​

• ​​外观​​：表面无划伤、锈蚀，接线颜色规范（红-输入、黑-地线、黄-输出）。
• ​​绝缘电阻​​：带电电路与外壳间常态≥20MΩ（高温/湿热后≥2MΩ）。
• ​​介电强度​​：1000V耐压测试，漏电流≤5mA。

​​2. 电气性能​​

• ​​输入适应性​​：输入电压波动时，输出电压需稳定在额定值。
• ​​效率​​：50%~100%负载下效率≥85%。
• ​​保护功能​​：
  • 输出限流、输入欠压保护（自动恢复）、输出短路保护（故障解除后恢复）。

​​3. 环境适应性​​

• ​​温度​​：-25℃（低温）至60℃（高温）下正常运行。
• ​​湿度/盐雾​​：通过2次温度/湿度循环及16小时盐雾试验，无功能异常。
• ​​防护等级​​：IP55（防尘防水）。

​​4. 机械性能​​

• ​​振动/冲击​​：按QC/T 680-2014和GB/T 2423.5测试，无零件松动，试验后功能正常。

​​5. 电磁兼容性​​

• 辐射发射限值符合GB 34660，输出电压偏差≤±10%。

​​6. 寿命​​

• 无故障工作时间≥1000小时（60%额定功率连续运行）。

​​五、试验方法​​

1. ​​电气测试​​：
   • 绝缘电阻（500V兆欧表）、额定功率（热稳定后运行2小时）。
2. ​​环境试验​​：
   • 高低温（-25℃/60℃各2小时）、盐雾（16小时）、振动（正弦波，10Hz~500Hz）。
3. ​​保护功能验证​​：通过模拟欠压、短路等故障测试响应机制。

​​六、标志要求​​

变换器需永久标注：

• 型号、制造商、输入/输出电压范围、额定功率、最大输出电流及极性符号。

​​七、引用标准​​

包括GB/T 2423系列（环境试验）、GB/T 4208（防护等级）、QC/T 680-2014（摩托车电压调节器）等。

以上内容全面覆盖了该团体标准的技术规范与测试要求，适用于电动自行车DC-DC变换器的设计、生产及质检环节。
